「维盟智慧WiFi网关」之旁路认证设置教程

2016-08-25

1.何为「旁路模式」？

顾名思义，就是将认证网关放在局域网主干的旁边，而不是串接在主干上。旁路模式与网关模式在网络拓扑图，以及接线方式上十分相似。但逻辑上，网关模式串接入了网络主干中，旁路模式则是旁挂。

与网关模式不同，旁路模式并不替换用户的路由器，也不提供任何NAT，DHCP或者DNS服务。通常放在交换机旁边，通过镜像的方式，仅仅提供认证的功能。旁路模式不修改网络结构，甚至不关心网络细节，关机也不掉线。

对于一些对网络可靠性要求十分高的场所（比如大型综合型场馆，政府机构等）无法容忍断网几分钟甚至更长，旁路模式是不二选择。

本教程力争让读者学会配置旁路认证模式，并能触类旁通，同时教程中附加一些描述和测试方法，来验证每一步是否正确，争取做到步步为营。

2.操作步骤如下：

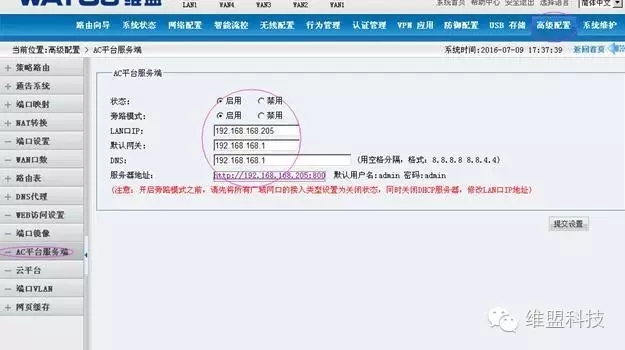

在维盟智慧WiFi网关“高级配置”-“AC平台服务端”，开启旁路模式，如下图：

注：（当你启用旁路模式的时候，会自动关闭网关WAN口和DHCP，LAN口ip和默认网关设置也会变成局域网的ip和默认网关）

设置成功以后，建议查看以下设置：

网关局域网ip要在主路由使用的ip要是同一个范围内

网关wan口关闭

DHCP关闭

认证关闭，PPPOE server 状态关闭

连接限制，DDOS防御放到最大状态（不限制）

AP设置：

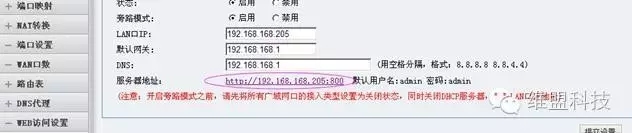

①点击服务器地址，登录AC管理平台，如下：

②然后你会看到连接的AP设备，点击2.4G设备管理，再点击修改，在里面开启旁路认证就可以了，如下图：

③然后在AP系统首页，点击AP显示的IP地址进入AP管理界面，如下图：

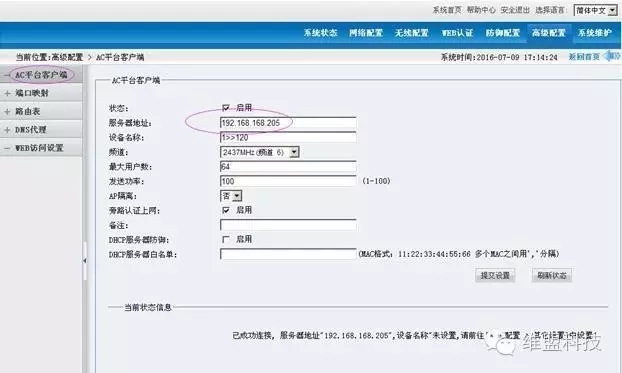

④在AP的管理界面的高级配置，点击AC平台客户端，点击启用，再把服务器地址填上（也就是智慧网关的LAN口地址），设备名称填写下，刷新状态，看看服务器连接地址是不是设置的地址，如下图：

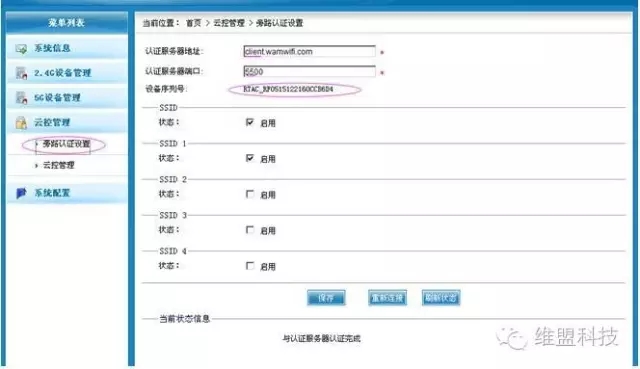

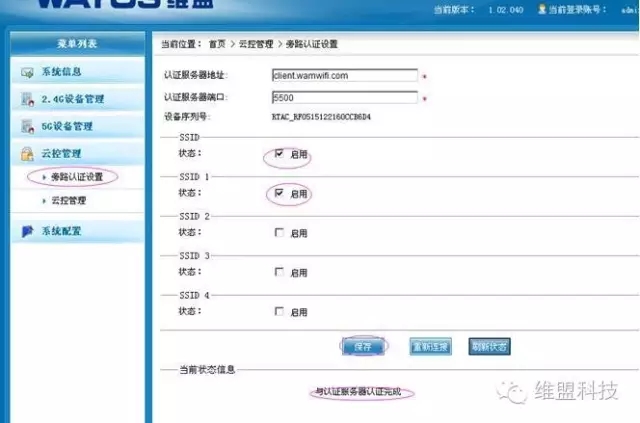

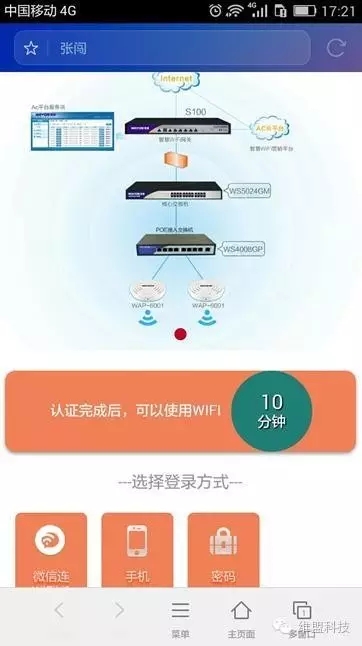

⑤退出AP管理界面，进入AC管理界面，点击旁路认证设置，把设备序列号复制下来，再把这序列号在我们维盟智慧wifi总平台入库，把这个设备添加绑定在你的商户下，再回到AC管理界面，打开云端管理，点击旁路认证设置，然后看下认证服务器地址和端口是否正确，然后点击SSID启用，点击保存，查看状态是否认证完成，如下图：
