维盟（WayOS）交换机如何配置端口隔离

2015-10-17


现在网络安全要求也越来越多样化了，一个局域网有时候也希望用户不能互相访问(如小区用户)，只能和网关进行通讯。维盟（WayOS）的交换机可以通过端口隔离来实现。

通过端口隔离特性，可以将不同用户的端口划分到同一个VLAN，不同用户之间不能互通，从而增强了网络的安全性，提供了灵活的组网方案，同时节省了大量的VLAN资源。

下面以维盟的WS3024G为例，给大家介绍一下在维盟的交换机上面如何来实现这样的(端口隔离)需求。

在开讲之前，我们先来了解一下WS3024G，它是维盟科技WayOS自主研发的新一代、高性能、高带宽的全千兆绿色节能全网管理型以太网交换产品，提供了24个10/100/1000M自适应以太网端口，支持端口汇聚，端口隔离，支持240扩WAN，可广泛应用于企业、酒店、网吧等细分行业，可为用户提供高性能、低成本、可网管的全千兆安全解决方案。

主要操作步骤如下:

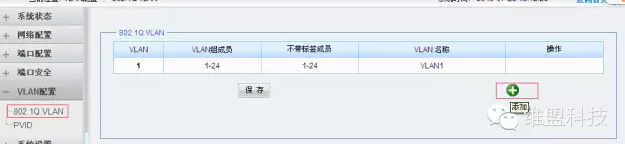

1、创建VLAN，选择802.1Q VLAN，点击右边添加VLAN的“绿色+号”按钮。

2、配置VLAN ID，选择端口转发模式，模式选择“untagged”脱标签转发。1号口作为公共口，加入到多个vlan隔离组里。配置好后点击确定，保存配置。

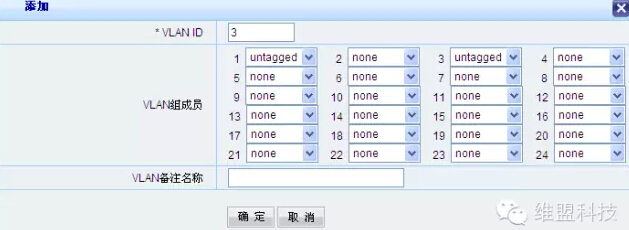

3、同理，再添加一个VLAN3,端口成员为1、3。

4、配置好的效果如下图：

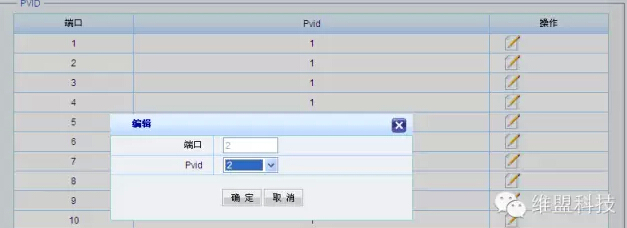

5、接下来修改端口的PVID，1号口作为公共口不需要修改，其他的端口PVID修改为与VLAN ID相同的数字。Vlan2的2号口PIVD为2，vlan3的3号口PVID为3。

6、修改后的效果如下：

执行完以上几步操作，端口隔离就配置完了。

此处的vlan仅起到端口隔离的功能，2、3号口不能互访，互相隔离，但是都能与1号口通信。如果1号口作为上联口连接路由器，2、3号口能获取路由器下发的同一网段IP，且互相不能通信。


更多维盟路由器、交换机、无线设置教程，请关注“维盟科技”微信公众号（微信号：woyaowifi）
