维盟WS3024G交换机扩WAN配置教程

2015-08-27

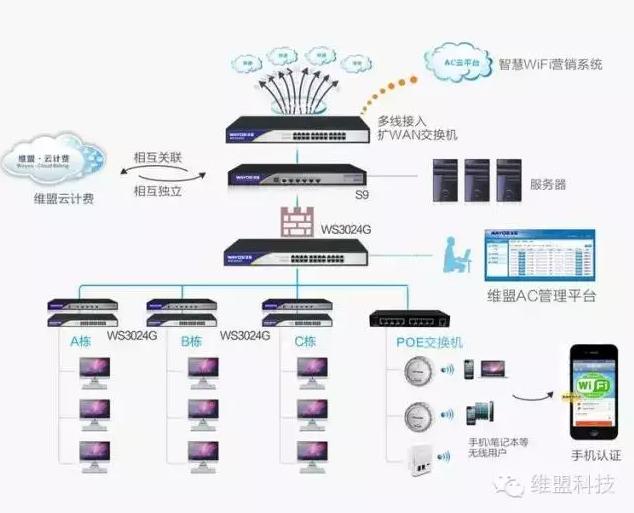

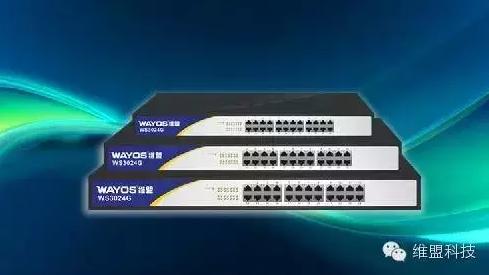

WS3024G是维盟科技WayOS自主研发的新一代、高性能、高带宽的全千兆绿色节能全网管理型以太网交换机产品。提供了24个10/100/1000M自适应以太网端口，支持端口汇聚，端口隔离，支持240扩WAN，可广泛应用于企业、酒店、网吧等细分行业，可为用户提供高性能、低成本、可网管的全千兆安全解决方案。

下面就具体来说说这款3024G如何进行扩WAN配置：

1、创建VLAN，选择802.1Q VLAN，点击右边添加VLAN的“绿色+号”按钮。

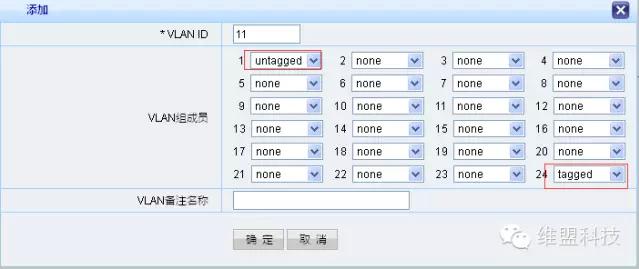

2、配置VLAN成员，我们的路由器限制扩WAN的vlan是从10开始，我们这里从11开始，创建vlan11 ，端口成员是1和24号端口。

1号口作为用来扩WAN的口转发模式选择untagged，24口作为trunk口选择tagged，上联路由器。

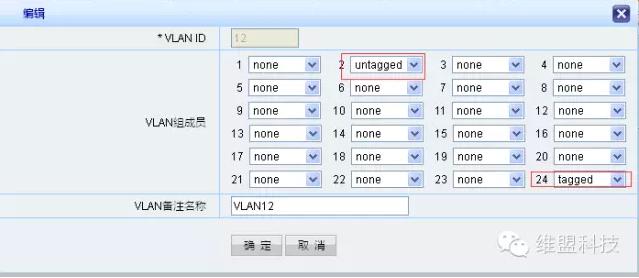

3、创建vlan12，端口成员是2和24号端口。配置原理同上。

2号口作为用来扩WAN的口转发模式选择untagged，24口作为trunk口选择tagged，上联路由器。

4、配置完的效果如下图。

5、修改端口的PVID。24号口作为上联路由器的trunk口不需要修改仍然为1，用来扩WAN的端口把PVID修改成vlanID相同的数字。例如1号口在vlan11里，PVID修改成11，2号口是在vlan12里，PVID修改成12。

这样扩wan就配置完成了，1、2号口就是扩展出来的WAN口，24口接路由器。这里我只扩了2个WAN口，如需更多就继续添加VLAN，配置方法与步骤2、3相同，添加vlan，选择用来扩WAN的端口。而且一定要把上联口trunk口加入VLAN，上联口要在新创建的每一个vlan里，而且转发模式要是tagged。
