扩WAN必看丨维盟路由教你一扩二十八

2018-10-26

对于中型以上企业来说，线上互访绝对是业务之间沟通交流的日常，重要文件互传恰逢网络崩溃，那该是何等的酸爽？只有一条来自运营商的线路对于发展中的企业来说是远远不够的，这样极易导致网络拥塞，严重将造成网络瘫痪，因而很多企业会向运营商申请多条线路。

小张所在的公司按照目前的网络用量预计需要需要10条100M的线路，但是小张公司的路由器最多只有5个WAN口，这时候公司就需要使用2台路由器，分别接上5条来自运营商的宽带线路，然后在汇聚层的交换机上做链路聚合，再将线路分到接入层交换机上。

这是一种比较常见也比较传统网络搭建方法，姑且不论带宽在交换机上的损耗，单单是路由器的成本就已经非常之高了，再加上千兆交换机的成本，整个网络搭建投入非常不划算。我们试想一下，如果交换机能够直接进行拨号是不是爽歪歪呢？

多的维盟路由器上的说明书上都注有“WAN扩展”字样，顾名思义，WAN扩展就是用来扩展WAN口数量的，而扩展的接口就是来自于支持VLAN的交换机，其原理是通过“WAN扩展”功能将扩展的WAN口以虚拟子接口的方式存在于路由器上，然后指定虚拟子接口的VLAN ID与交换机真实接口的VLAN ID相匹配，匹配之后交换机上的真实接口就相当于是路由器上的WAN口，可以进行正常的PPPoE拨号了，感觉真的是非常炫酷。

那么下面就来实现一下“一扩二十八”的配置：

一、 查看路由器授权状态

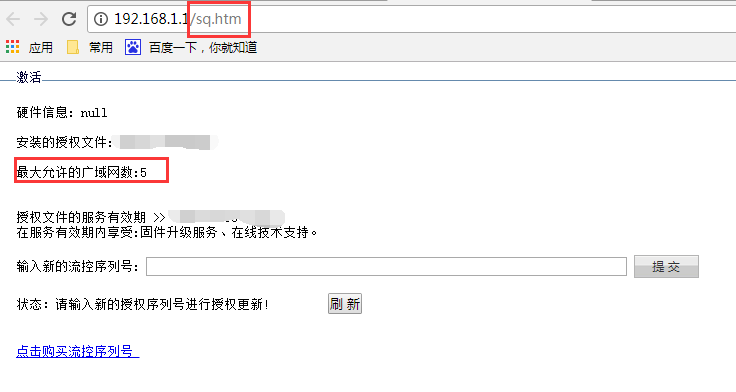

测试版路由器，即没有导入维盟授权的路由器最多仅支持5个WAN口，最大允许的广域网数为5，查看有没有授权可以打开192.168.1.1/sq.htm查看授权状态：



图1  查看路由器授权状态

如果客户需要28个WAN口，那么首先需要添加授权，授权号可向维盟申请，登录路由器之后打开隐藏地址192.168.1.1/sq.htm，在序列号框输入授权号后提交。

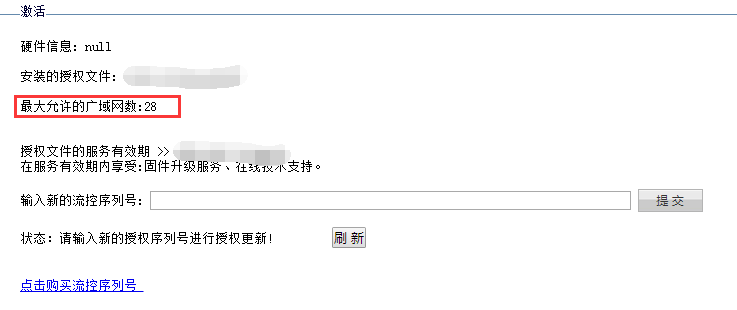

授权导入之后，最大允许的广域网数变为了28：



图2  导入维盟授权

二、路由器WAN扩展设置

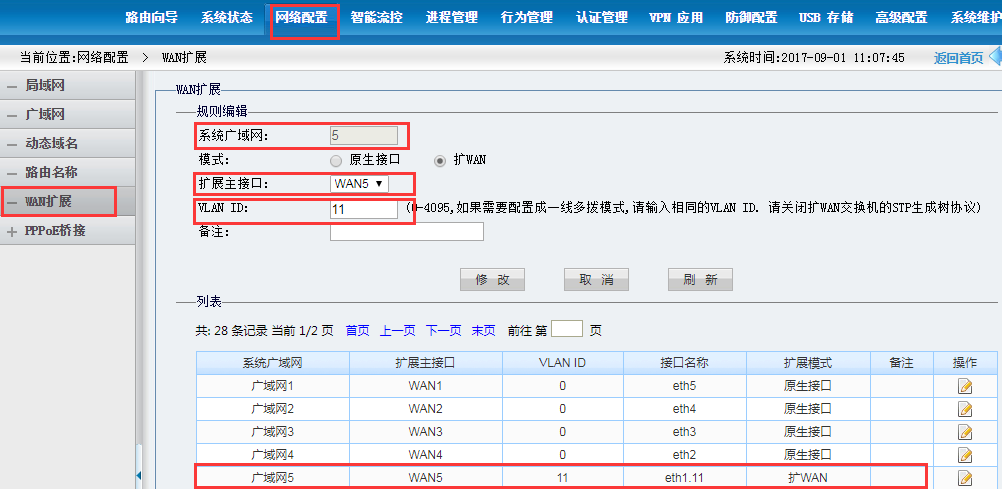

此处设置路由器WAN5口为扩展主接口，WAN5口将接入交换机的trunk口，设置广域网5对应交换机的端口VLAN为11，路由器设置如下：



图3  扩WAN主接口配置

然后对其他广域网口依次设置，全部设置完后，列表会出现所有广域网列表：

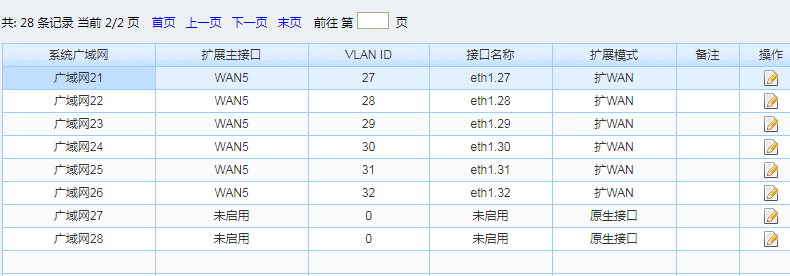

图4  配置扩WAN主接口后WAN5口的状态



图5  配置扩WAN主接口后WAN5口的状态（续）

三、交换机trunk口和VLAN设置

首先进行交换机24端口的trunk设置：

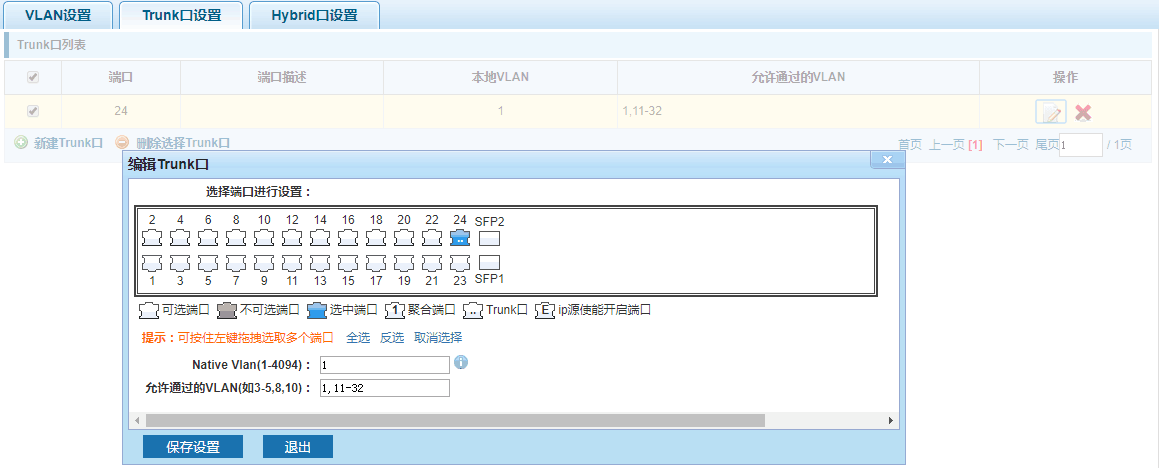

设置端口24为trunk口，将路由器的扩展主接口WAN5接入交换机端口24，并设置允许通过的VLAN为1和11~32，即允许全部扩展端口的VLAN通过：




图6  交换机24口配置trunk口，并设置允许通过的VLAN

然后进行交换机VLAN设置：

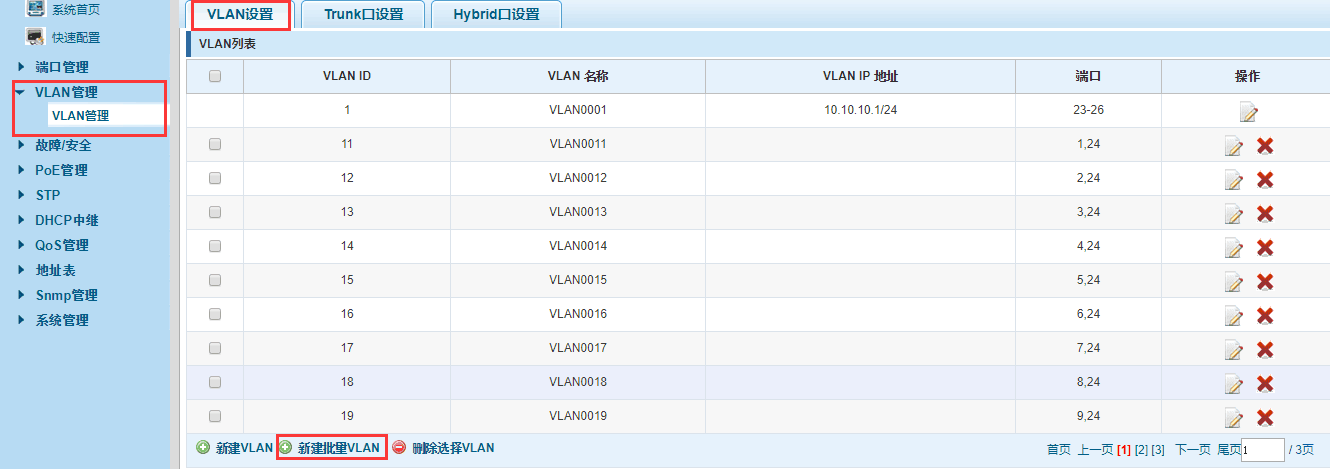

新建批量VLAN，并设置各自对应的交换机端口




图7  新建批量VLAN，端口VLAN ID与路由器虚拟子接口的VLAN ID相对应

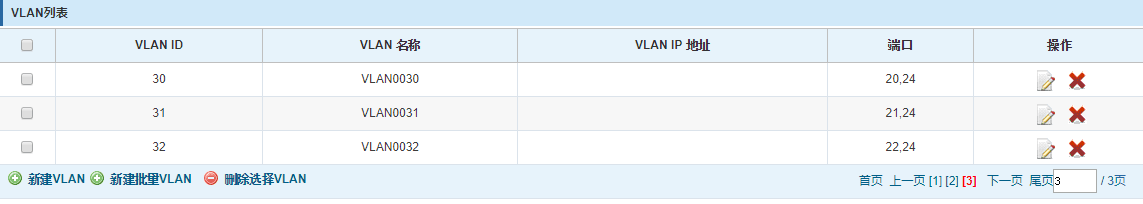

图8  新建批量VLAN，端口VLAN ID与路由器虚拟子接口的VLAN ID相对应（续1）



图9  新建批量VLAN，端口VLAN ID与路由器虚拟子接口的VLAN ID相对应（续2）


配置到这里28个WAN口就可以正常使用了，最重要的是只需要一台路由器和一台支持VLAN的交换机就可以实现28个WAN口进行PPPoE拨号了，感觉是不是拥有了全世界，而且成本还比传统方式低得多。
