「包教会」VLAN划分的作用和方法

2018-12-21

VLAN即Virtual Local Area Network，中文说法叫虚拟局域网，因其不因设备和用户不受物理位置的限制而得名，可以根据不同用户或部门等划分，然后通过路由在三层网络进行通信，管理起来非常方便，划分也非常灵活。

在传统的局域网中，在HUB时代，所有连接在HUB的设备同处于一个广播域和冲突域，也就是说，只要有一台机器发送广播请求，所有连接到HUB这台HUB的机器都能收到广播帧，极大地浪费了带宽。而在VLAN中，每一个VLAN都是一个单独的广播域，即只有在相同的VLAN中，其他机器才能收到对应VLAN的机器发送的广播帧。

如今的VLAN技术已经普遍运用于交换机上了，VLAN本质其实就是指一个网段，只不过它是在路由器的虚拟子接口下创建的网段，而不占用路由器的物理端口而已，因此称之为虚拟局域网而划分。

那么，划分VLAN有哪些好处？

控制广播风暴

限制网络上的广播，将网络划分为多个VLAN可减少参与广播风暴的设备数量。LAN分段可以防止广播风暴波及整个网络。VLAN可以提供建立防火墙的机制，防止交换网络的过量广播。

使用VLAN，可以将某个交换端口或用户赋于某一个特定的VLAN组，该VLAN组可以在一个交换网中或跨接多个交换机，在一个VLAN中的广播不会送到VLAN之外。同样，相邻的端口不会收到其他VLAN产生的广 播。这样可以减少广播流量，释放带宽给用户应用，减少广播的产生。


安全隔离

可增强局域网的安全性，可将含有敏感数据的用户组与网络的其余部分隔离，从而降低泄露机密信息的可能性。

不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其它VLAN内的用户直接通信，如果不同VLAN要进行通信，则需要通过路由器或三层交换机等三层设备。


降低成本

虚拟局域网的网段创建在路由器的虚拟子接口，而不占用路由器的实际物理端口，相当于用一个VLAN代替了路由器的一个接口，极大地节省了网络设备的成本。


提高工作效率

VLAN为网络管理带来了方便，众所周知，在同一个局域网内的用户可以共享文件和文件夹，那么可以根据VLAN划分不同的虚拟局域网，让各个部门的文件在VLAN之间共享，极大地提高了工作效率。


增加网络连接的灵活性

借助VLAN技术，能将不同地点、不同网络、不同用户组合在一起，形成一个虚拟的网络环境，就像使用本地LAN一样方便、灵活、有效。

VLAN可以降低移动或变更工作站地理位置的管 理费用，特别是一些业务情况有经常性变动的公司使用了VLAN后，这部分管理费用大大降低。

目前，常用VLAN的类型一般分为2种，即基于802.1Q VLAN和基于端口的VLAN。

===两者区别===

基于802.1Q的VLAN支持单端口对应多个VLAN，并且支持跨越设备的VLAN，VLAN的最大数目不受交换机所具备的端口数目的限制，最大可达到4096个VLAN。这样使得划分广播域更为方便、灵活，广播域成员不受空间地点的限制。

而基于端口的VLAN不支持单端口对应多个VLAN，并且不支持跨越设备的VLAN，VLAN的最大数目是交换机所具备的端口数目，一般为16或24。

一般来说，在交换机划分VLAN的方式有2种，一种是在WEB界面，通过WEBUI划分，另一种是在CLI几面，通过CLI命令进行划分。这里主要讲下第一种划分方式。

通过WEBUI进行802.1Q VLAN的划分

首先，维盟交换机的管理地址一般默认为10.10.10.1，修改电脑的地址为同一网段，如10.10.10.100，然后打开浏览器输入10.10.10.1登录交换机，登录交换机之后可以看到有VLAN的配置界面：

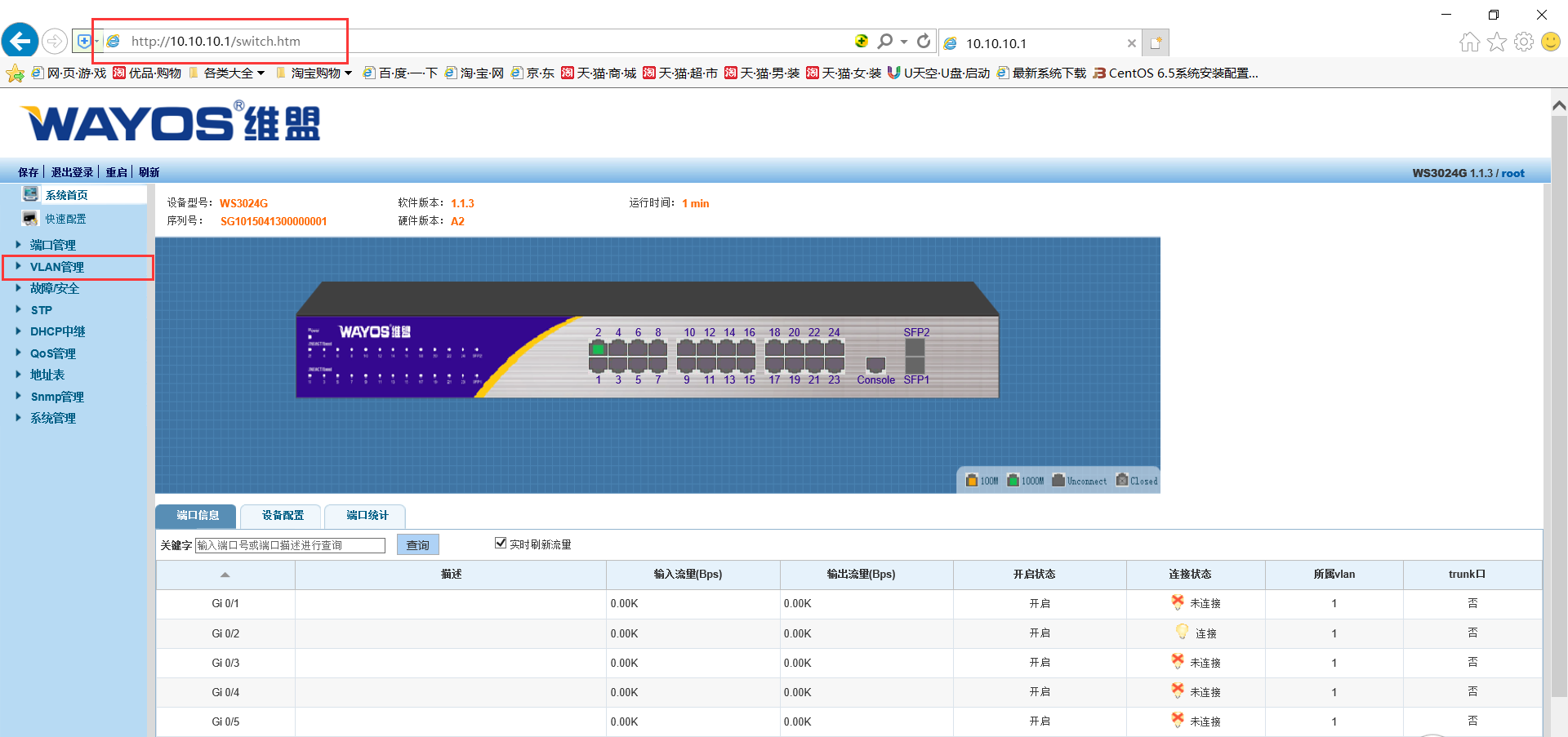

图1  登录交换机

然后点击左侧的“VLAN管理”模块进入到VLAN的配置页面，进入到页面之后，可以看到有一个VLAN管理，在这里就可以配置所需要的VLAN，在这里配置的为基于802.1Q的VLAN:

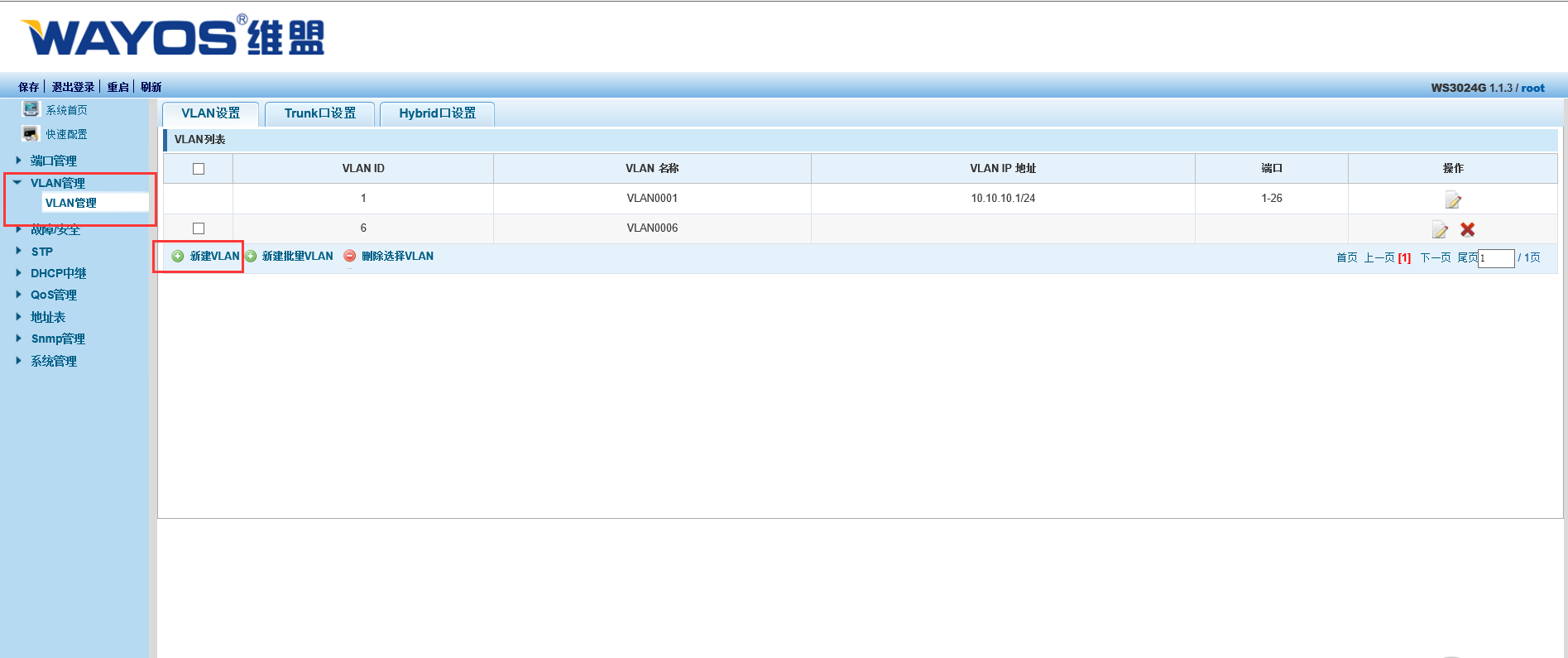

图2  配置基于802.1Q的VLAN

点击新建VLAN，在跳出的输入框中填入新建的VLAN信息即可创建，在这里我们新增一个VLAN10，并将23和24端口添加到VLAN10中：

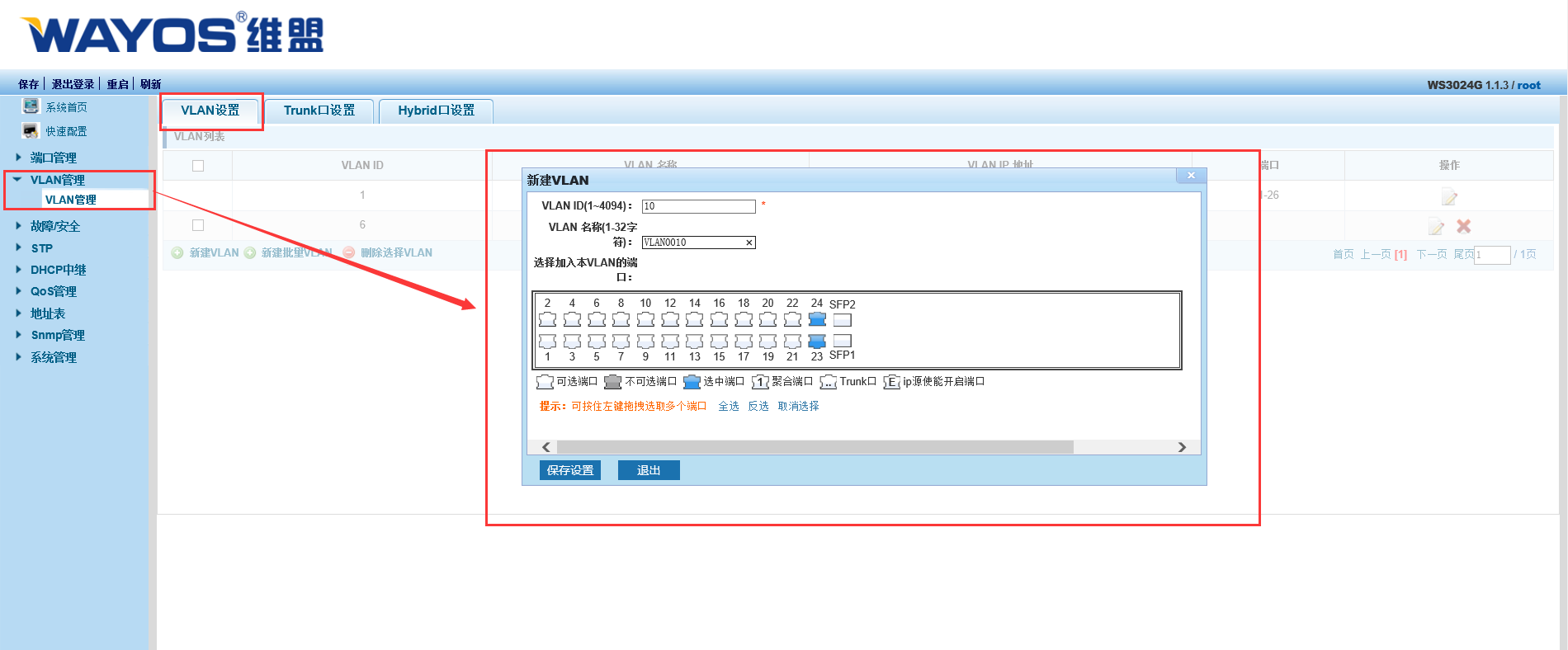

图3  新增VLAN10

配置完之后，可以发现在VLAN中多了一个刚刚增加的VLAN：

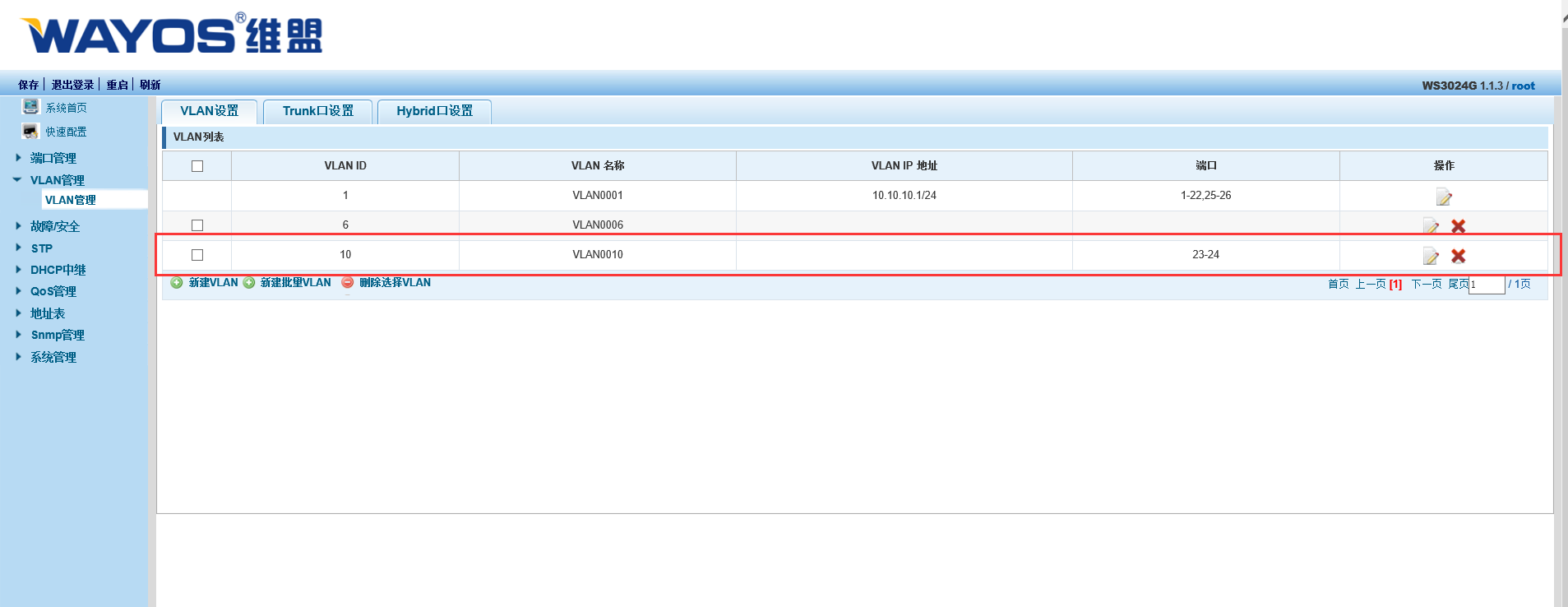

图4  查看VLAN成员


“

本次

我们以维盟WS1226交换机为例

来配置基于端口的VLAN

”

首先，同样先登录交换机，打开VLAN管理界面，在这里可以看到有一个“VLAN模式”板块，点击“模式切换”即可切换VLAN的模式：

图5  更改VLAN模式

然后点击“VLAN成员”，在这里可以查看和添加基于端口的VLAN成员，在这里同样的，添加一个VLAN10，并将23和24端口的VLAN指定为VLAN10：

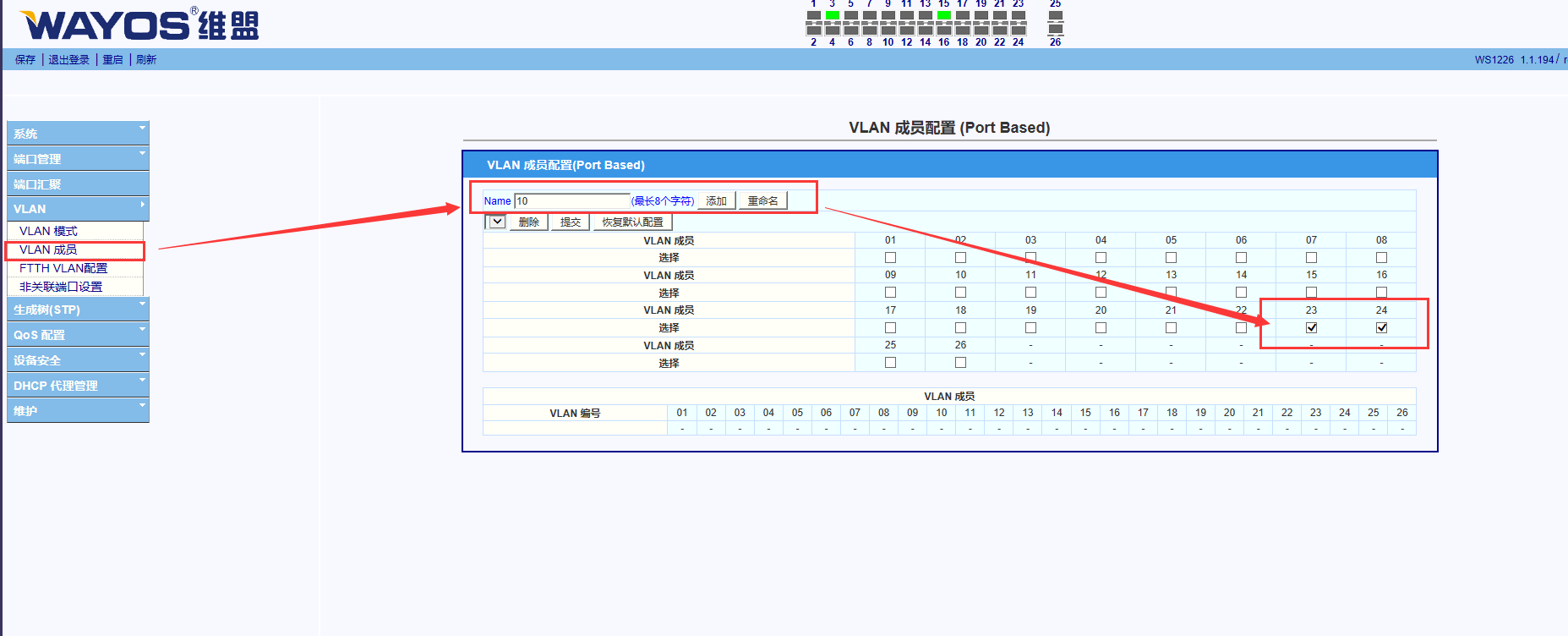

图6  新建端口VLAN10

配置后查看VLAN状态，可以看到，在VLAN10中，已经有了23和24端口：

图7  查看VLAN状态

基于WEBUI配置VLAN的方法，操作非常简单，两步完成：

step 1

新建VLAN

step 2

指定VLAN ID和VLAN成员即可


写在最后

很多人只知道公司内网是一个局域网，但是往往却忽略了VLAN这么一个实用的东西，用VLAN技术来构建虚拟局域网的作用非常大，比如限制广播域、增强局域网的安全性、提高网络的健壮性和灵活构建虚拟工作组等。
